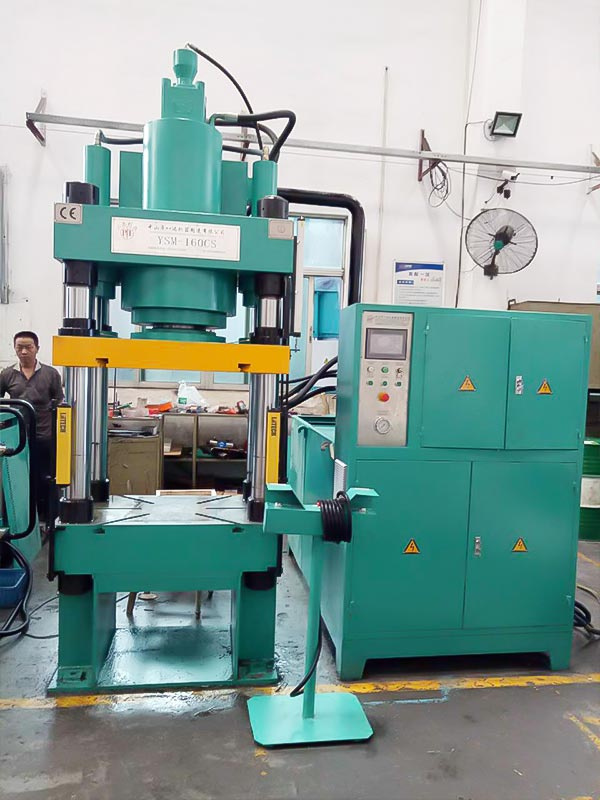

YSM-160CS
八达
产品描述
YSM系列伺服四柱油压机
特点：
重复定位精度高，可达±0.01mm；
与传统同类机型相比较，节能达30%；
在全自动生产模式下较传统的生产周期可缩短约20%；
采用伺服液压系统控制，可以满足不同工艺对速度压力的变化要求，并且运动平稳；
主要液压元件采用名牌产品，保证了液压系统性能的稳定。
标准配置：
欧姆龙电脑控制系统
半闭式护罩
压力传感器
光栅尺
伺服电机油泵组
| 规格参数 | YSM-A/B系列四柱油压机（下缸式） | YSM-C系列四柱油压机（上缸式） | ||||||||
| 项目 | 单位 | YSM-200A/B | YSM-300A/B | YSM-500A/B | YSM-1000A/B | YSM-200C | YSM-300C | YSM-500C | YSM-1000C | |
| 公称力 | KN | 2000 | 3000 | 5000 | 10000 | 2000 | 3000 | 5000 | 10000 | |
| 最大系统压力 | Mpa | 24 | 24.5 | 25 | 25 | 25 | 25 | 25 | 25 | |
| 活动工作台最大行程（可调） | mm | 150 | 150 | 150 | 150 | 200 | 250 | 250 | 250 | |
| 工作台距地面高度 | mm | 890 | 960 | 1115 | 1357 | 800 | 800 | 1000 | 1000 | |
| 开口高度 | mm | 400 | 400 | 450 | 600 | 500 | 525 | 700 | 800 | |
| 活动工作台行程速度 | 快上 | mm/s | 180 | 180 | 160 | 140 | 190 | 180 | 170 | 135 |
| 工进 | mm/s | 5 | 3.4 | 3.4 | 1.7 | 1.5-6 | 1-5 | 1-4 | 0.5-3 | |
| 回程 | mm/s | 240 | 240 | 200 | 200 | 180 | 170 | 160 | 135 | |
| 工作台面有效面积 | 左右（柱内） | mm | 455 | 550 | 650 | 900 | 500 | 550 | 650 | 900 |
| 前后（边缘） | mm | 550 | 650 | 750 | 950 | 600 | 650 | 750 | 950 | |
| 机器外形尺寸 | 左右 | mm | 940 | 1070 | 1380 | 1780 | 1880 | 1930 | 2200 | 2950 |
| 前后 | mm | 1415 | 1535 | 1640 | 1600 | 1450 | 1450 | 1450 | 1750 | |
| 高度 | mm | 1610 | 1715 | 2080 | 2720 | 2600 | 2685 | 3220 | 3520 | |
| 电机功率 | KW | 12 | 12 | 16 | 16 | 12 | 12 | 16 | 22 | |
| 机器重量 | KG | 2200 | 3120 | 5520 | 13000 | 3200 | 3800 | 9000 | 18000 | |
| 顶出缸公称力 | KN | 50 | 50 | 100 | 100 | 50 | 50 | 100 | 100 | |
| 顶出缸行程 | mm | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
备注：
1. 如以上技术参数有变动，以实际或双方约定为准，恕不另行通知。
2. YSK-A不带退料装置，YSK-B带退料装置。
