WDR-CS系列超高压伺服精密数控液压机

光伏、新能源、LED 行业专用、智能高端精密设备:
WDR-CS系列超高压伺服精密数控液压机
一、用途: 广泛用于铝、铜及其它合金材料的零部件精密冷(温)锻及精密冷热挤压成形。特别是新能源IGBT铜基散热器、LED铜、铝散热器行业的专门、专用的设备。
二、产品特点 :1、设备体积小、占地面积少、重量轻、压力大、速度快、运行精度高、环保、节能,静音是本设备显著优点。 2、采用性价比极高的精密伺服动力液压系统,采用触摸屏+PLC+压力、位移传感系统;配备双工作台带压边和退料功能,达到压力、位移、精确控制,速度无级可调、完全满足各型产品的生产工艺要求。 3、设备预留自动化、信息化端口,满足客户远程化、智能化、信息化生产要求。
Photovoltaic, new energy, LED industry dedicated, intelligent high-end precision equipment:
WDR-CS series ultra-high pressure servo precision CNC hydraulic press
1, Use: widely used in aluminum, copper and other alloy parts precision cold (warm) forging and precision hot and cold extrusion forming. In particular, the new energy IGBT copper-based radiator, LED copper, aluminum radiator industry specialized and special equipment.
2, Product features: 1, equipment small size, small footprint, light weight, large pressure, fast speed, high operating accuracy, environmental protection, energy saving, quiet is the significant advantages of the equipment. 2, the use of highly cost-effective precision servo power hydraulic system, using touch screen +PLC+ pressure, displacement sensing system; Equipped with double work table with blank pressing and material return function, to achieve pressure, displacement, accurate control, speed stepless adjustable, fully meet the production process requirements of various types of products. 3, equipment reservation automation, information port, to meet customer remote, intelligent, information production requirements.
状态:
数量:
WDR-CS系列超高压伺服精密数控液压机
WDR-CS系列超高压伺服精密数控液压机
WDR-CS系列超高压伺服精密数控液压机
WDR-CS系列超高压伺服精密数控液压机
  • WDR-CS系列超高压伺服精密数控液压机

  • 万达

产品详情

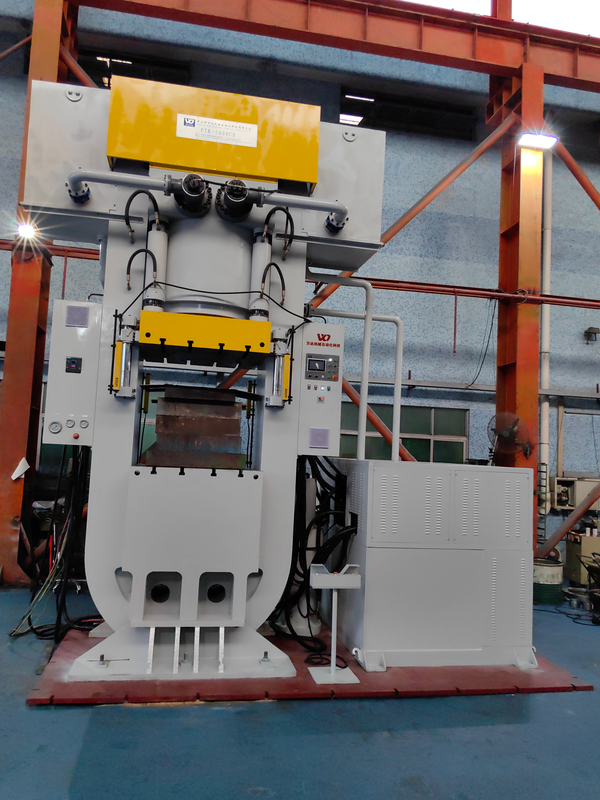

WDR-CS系列超高压伺服精密数控液压机设备现场图WDR-CS series ultra-high pressure servo precision CNC hydraulic press equipment field diagram:

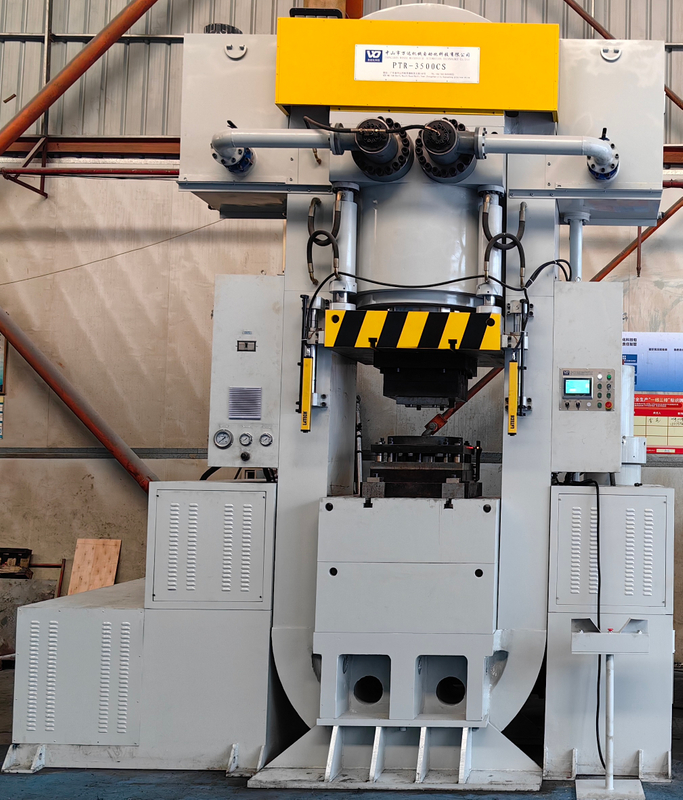

IGBT铜散热器专用液压机PTR-3500CS图片 (2)

WDR-3500CS



WDR-CS换

WDR-5000CS

IGBT铜散热器专用液压机PTR-3500CS图片 (1)

WDR-3500CS

1699340640236

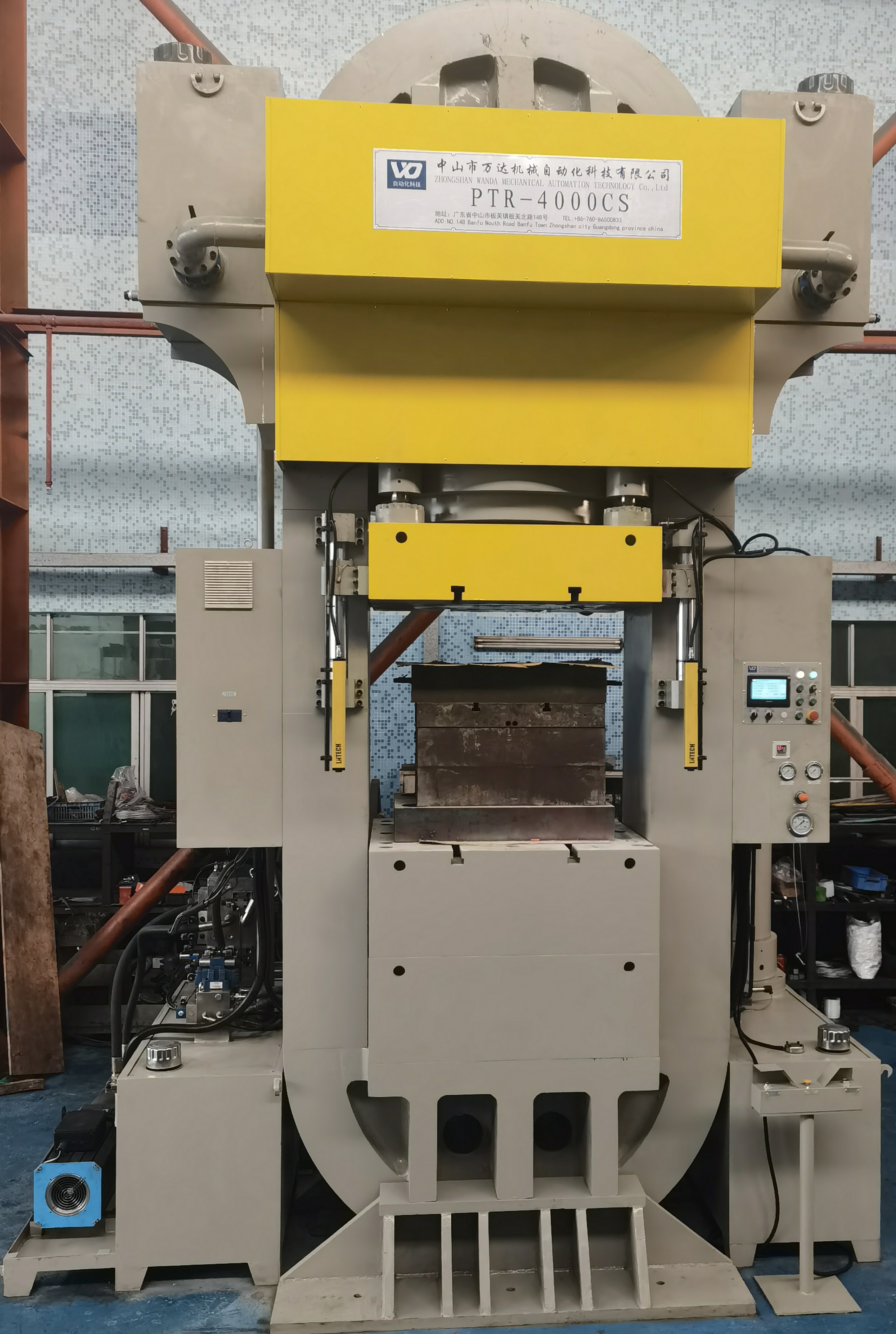

WDR-4000CS

1699340595436

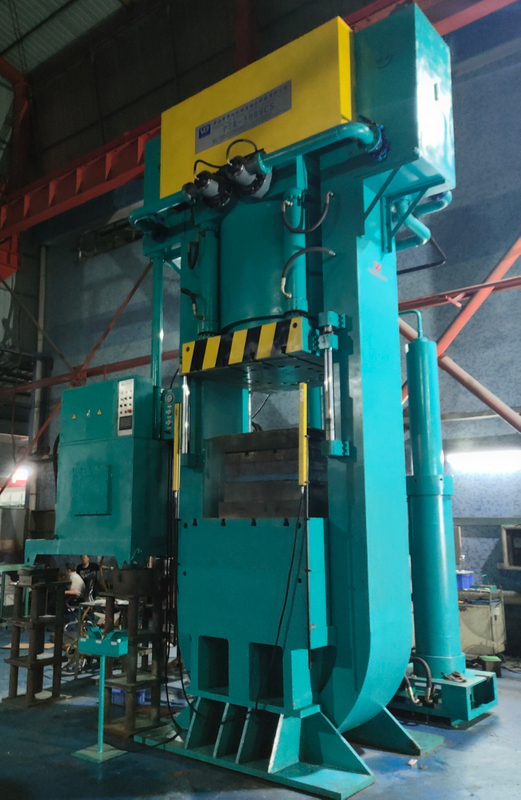

WDR-5000CS

WDR-CS系列超高压伺服精密数控液压机压制产品图WDR-CS series ultra-high pressure servo precision CNC hydraulic press pressing product picture:

微信图片_20231027112943


IGBT铜散热器图片

微信图片_20231027113004

264edc0c798fe5a977de58ca6f93b93


2d3696edca5afc1171e15074ac321b9
c963203bf50d6a9241d07dcc7de5f3d


WDR-CS系列超高压伺服精密数控液压机技术参数WDR-CS series ultra high pressure servo precision CNC hydraulic press technical parameters

序号NO.

项目

item


单位

Unit

WDR-3000CS

WDR-3500CS

WDR-4000CS

WDR-5000CS

1

主缸力

Master cylinder force

KN

30000(可调)(adjustable)

35000(可调)

(adjustable)

40000(可调)

(adjustable)

50000(可调)

(adjustable)

2

液体工作压力

Working liquid pressure

MPa

80/20

80/20

80/20

80/20

3

主缸行程

Master cylinder stroke

mm

300(可调)

(adjustable)

300(可调)

(adjustable)

350(可调)

(adjustable)

400(可调)

(adjustable)

4

开口高度

Maximum opening height

mm

1000

1000

1100

1200

5

主缸速度

Master cylinder speed



空载下行

No-load down

mm/S

260(可调)

(adjustable)

260(可调)

(adjustable)

260(可调)

(adjustable)

150(可调)

(adjustable)

6

压制

pressing

mm/S

16(可调)

(adjustable)

15(可调)

(adjustable)

13(可调)

(adjustable)

13(可调)

(adjustable)

7

回程

returning

mm/S

260(可调)

(adjustable)

260(可调)

(adjustable)

260(可调)

(adjustable)

150(可调)

(adjustable)

8

下顶料缸力

Lower charging cylinder force

KN

1000(可调)

(adjustable)

1000(可调)(adjustable)


1000(可调)

(adjustable)

1200(可调)

(adjustable)

9

下顶料缸行程

Lower top cylinder stroke

mm

70(可调)

(adjustable)

70(可调)

(adjustable)

70(可调)

(adjustable)

100(可调)

(adjustable)

10

压边缸力

Blank cylinder force

KN

1200(可调)

(adjustable)

1200(可调)

(adjustable)

1200(可调)

(adjustable)

3000(可调)

(adjustable)

11

压边缸行程

Blank cylinder stroke

mm

100(可调)

(adjustable)

100(可调)

(adjustable)

100(可调)

(adjustable)

150(可调)

(adjustable)

12

工作台尺寸

Table size

左右

left-right

mm

900

1100

1250

1260

13

前 后

Front- back


mm

900

1100

1250 1300

14

伺服电动功率

Servo motor power

KW

78.3

78.3

78.3

78.3x2

15

油缸增压行程

Maximum boost stroke of cylinder

mm

22

22

22

30

16

冷却方式

Cooling mode

油冷机(选配)

Oil cooler (optional)

油冷机(选配)

Oil cooler (optional)

油冷机(选配)

Oil cooler (optional)

油冷机(选配)

Oil cooler (optional)
