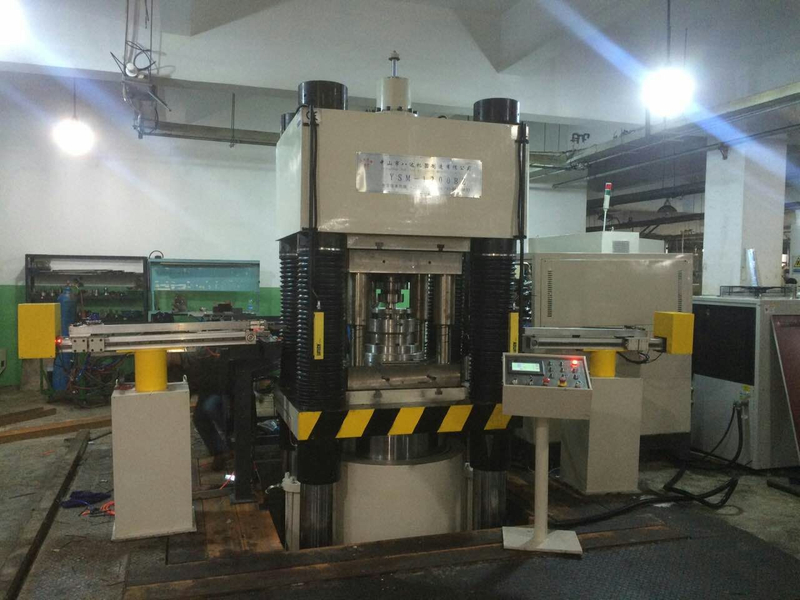

YSM-1200BZ驱动盘全自动生产线
万达
产品详情
YSM-1200BZ驱动盘全自动生产线压制产品图：
本线含以下设备 Contain Devices as below
序号No | 名称 Item | 数量 Qty |
1 | YSK-1200BZ伺服数控精密四柱油压机 Servo CNC Four Column Hydraulic Press | 1台 |
2 | PT智能二轴机械手 2 Axles Robot Arm | 2台 |
3 | 胚料翻转、提升机构 Raw Material Rotary and Lifting Device | 1套 |
4 | 送、排料机构 Feeding and Discharge Device | 1套 |
5 | 胚料校正、待取机构 Material Trimming and Taking Device | 1套 |
主要技术参数 Main Technical Specification
序号 No | 参数 Specification | 单位 Unit | YSM-1200BZ | |
1 | 公称力 Nominal Force | 主缸 Main Cylinder | KN | 12000 |
上下退料缸Upper and Lower Ejector (Adjustable) | KN | 500（可调） | ||
2 | 行程 Max Stroke | 主缸 Main Cylinder (Adjustable) | mm | 350（可调） |
上下退料缸 Upper and Lower Ejector | mm | 50 | ||
3 | 开口高度 Max Daylight Opening (Adjustable) | mm | 1000-1200（可调） | |
4 | 主缸速度 Main Cylinder Speed (Adjustable) | 快速上行 Fast Upward | mm/s | 245（可调） |
慢速压制 Slow Pressing | mm/s | 0-10（可调） | ||
回程 Returning | mm/s | 250（可调） | ||
5 | 工作台有效尺寸 Worktable Size | 左右（柱内）Left-right (inside post) | mm | 900 |
前后（边沿）Front-back(rim) | mm | 1120 | ||
6 | 垫板尺寸 Bolster Size | 左右 Left-right | mm | 800 |
前后 Front-back | mm | 800 | ||
7 | 油泵伺服电机功率 Pump Servo Motor Power | KW | 22+22+22 | |
8 | 装卸料机平移伺服电机功率 Feeding Servo Motor Power | KW | 0.75+0.75 | |
9 | 装卸料机平移行程 Feeding Max. Translation Stroke | mm | 800 | |
10 | 平移速度 Translation Speed | 移入 Translation in (Adjustable) | mm/s | 600（可调） |
移出 Translation out (Adjustable) | mm/s | 600（可调） | ||
11 | 装卸料机举升伺服电机功率 Lifting Servo Motor Power | KW | 0.75+0.75 | |
12 | 装卸料机举升行程 Feeding Max. Lifting Stroke | mm | 200 | |
13 | 顶升速度 Lifting Speed | 上升 Lifting (Adjustable) | mm/s | 650（可调） |
下降 Decline (Adjustable) | mm/s | 450（可调） | ||
14 | 原料直径 Diameter of the Product | mm | ￠30-￠50 | |
